Válvulas de Cierre SAE

Controla y protege tus líneas de succión con nuestras válvulas de cierre de alta calidad, diseñadas para montaje SAE.

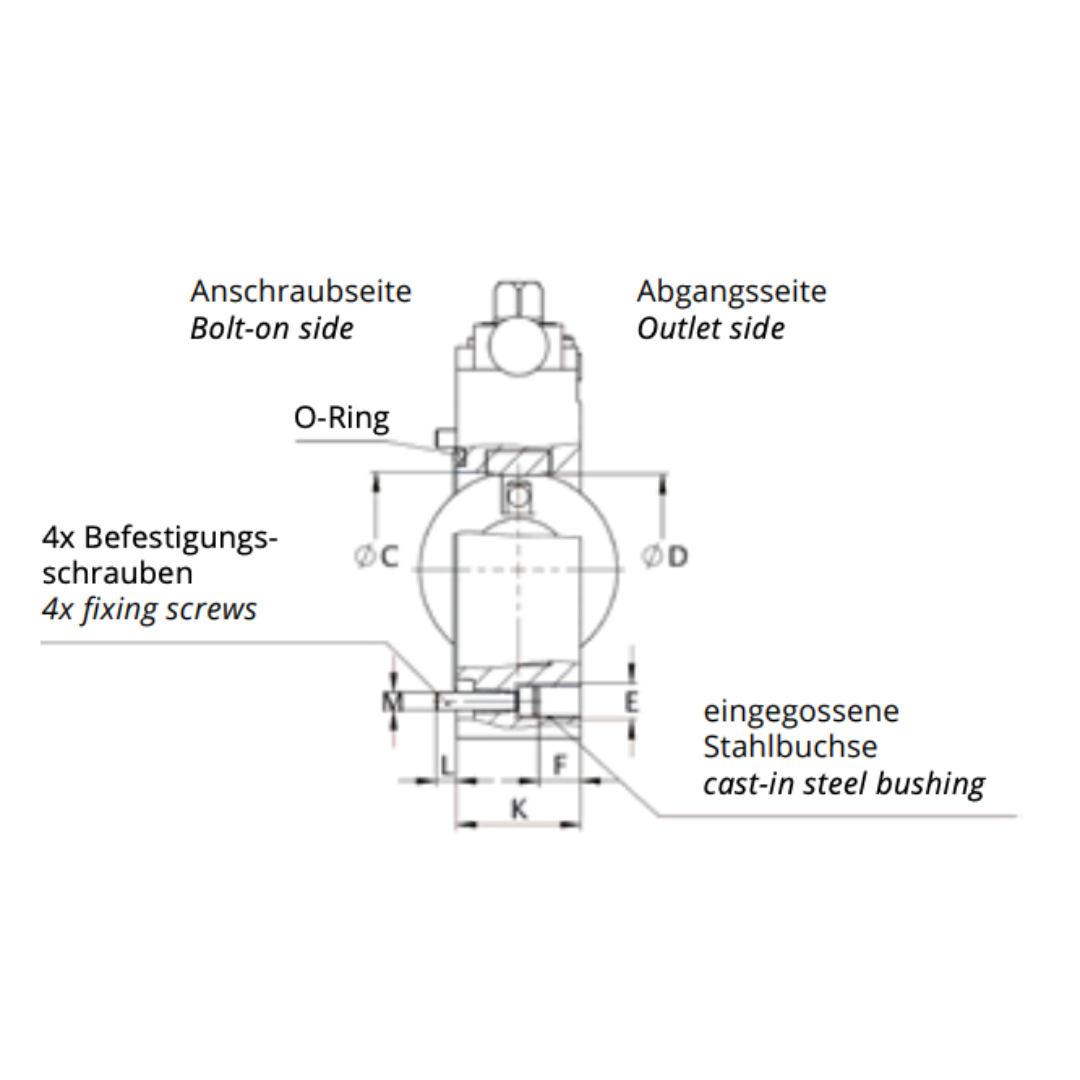

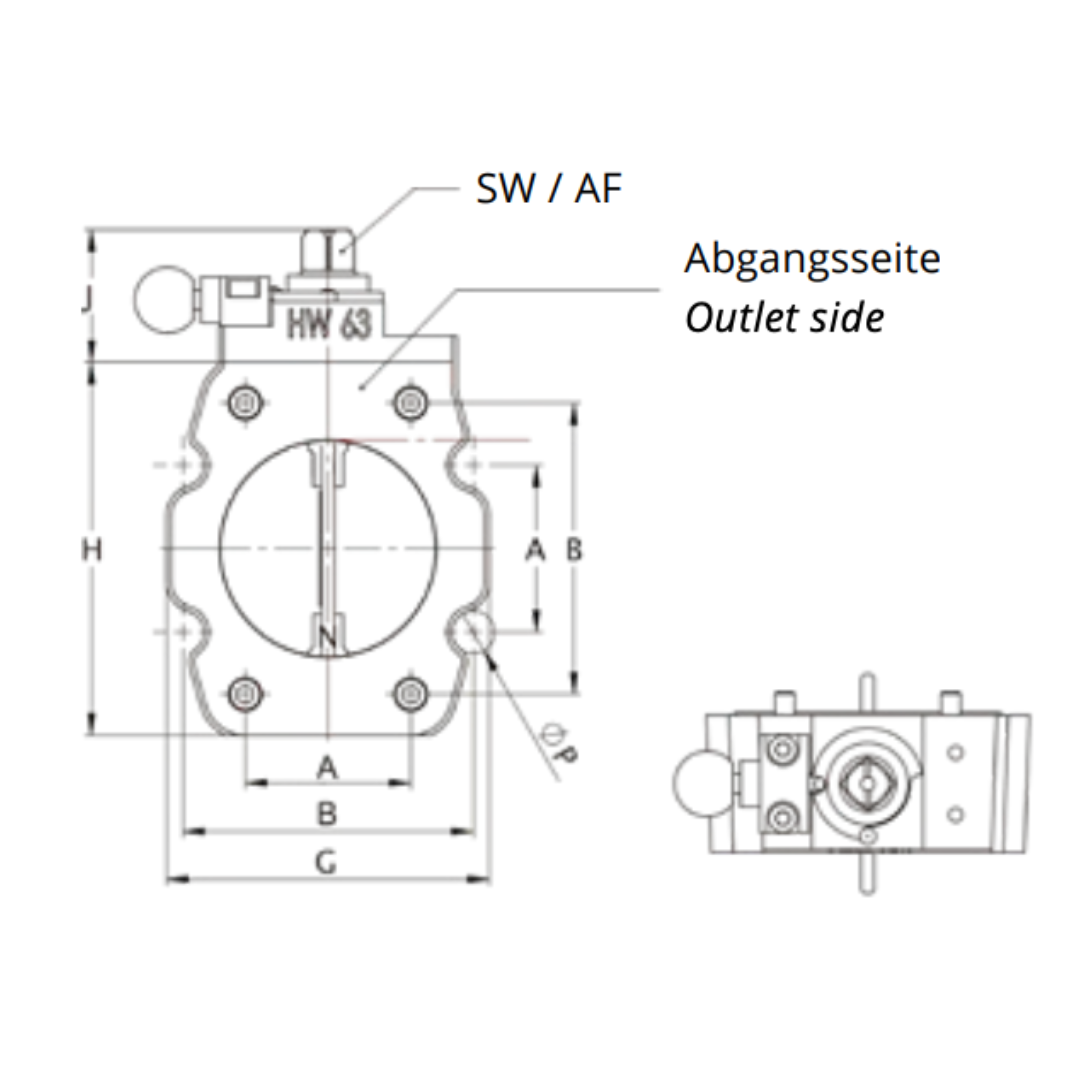

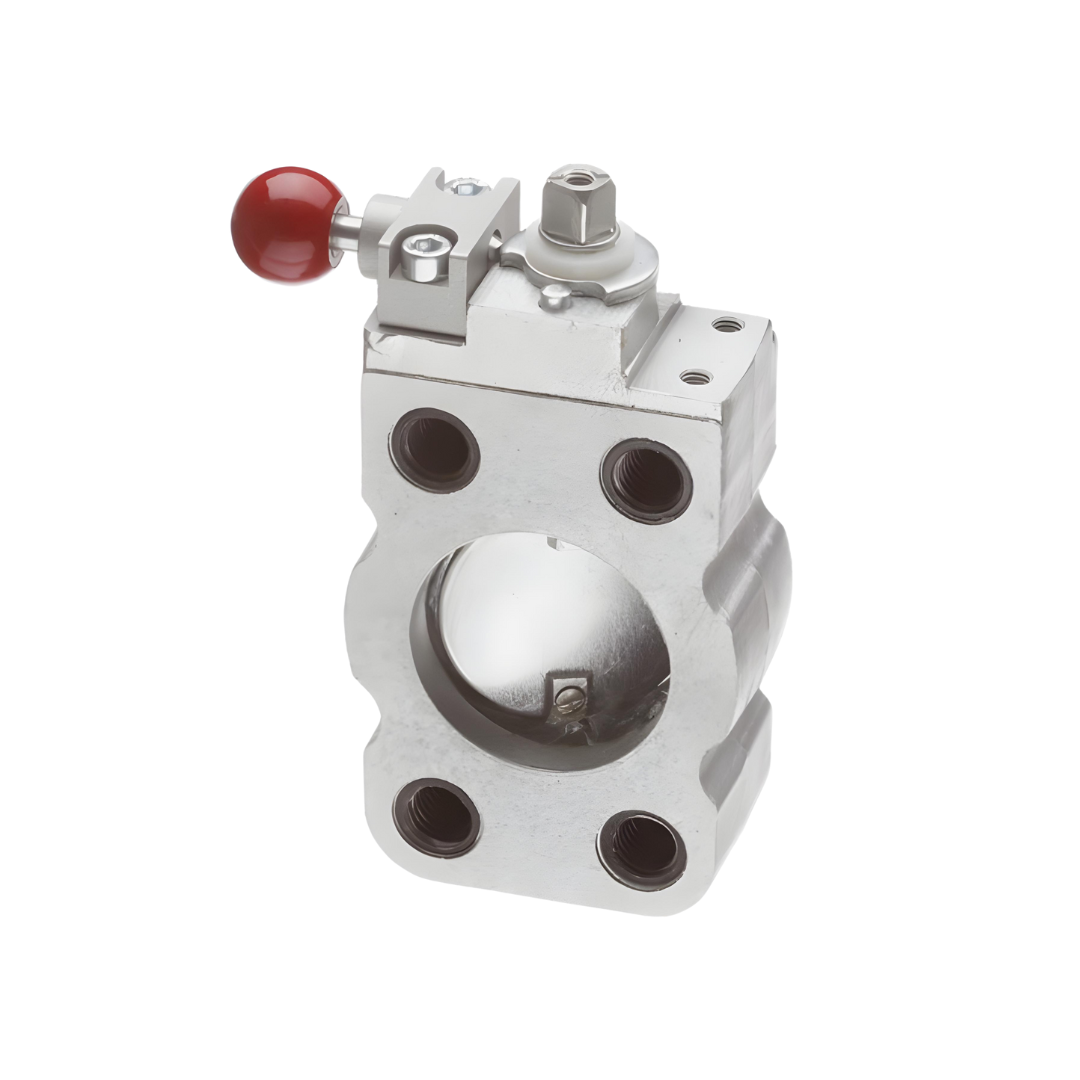

Nuestras válvulas de cierre (Shut-off valves) están diseñadas principalmente para ser instaladas en las líneas de succión de bombas. Con un cuerpo de aluminio y sellos NBR, ofrecen un paso libre equivalente al diámetro nominal (NG 32-125) y cumplen con las dimensiones de montaje SAE J518 (3000 psi).

Además, incorporan un mecanismo de disco y eje de conmutación que minimiza turbulencias o vórtices en el flujo de aceite, y un sistema de bloqueo (“lock bar”) que se acciona automáticamente en cualquier posición de apertura o cierre. Gracias a esto, la válvula permanece asegurada incluso sin palanca de accionamiento.

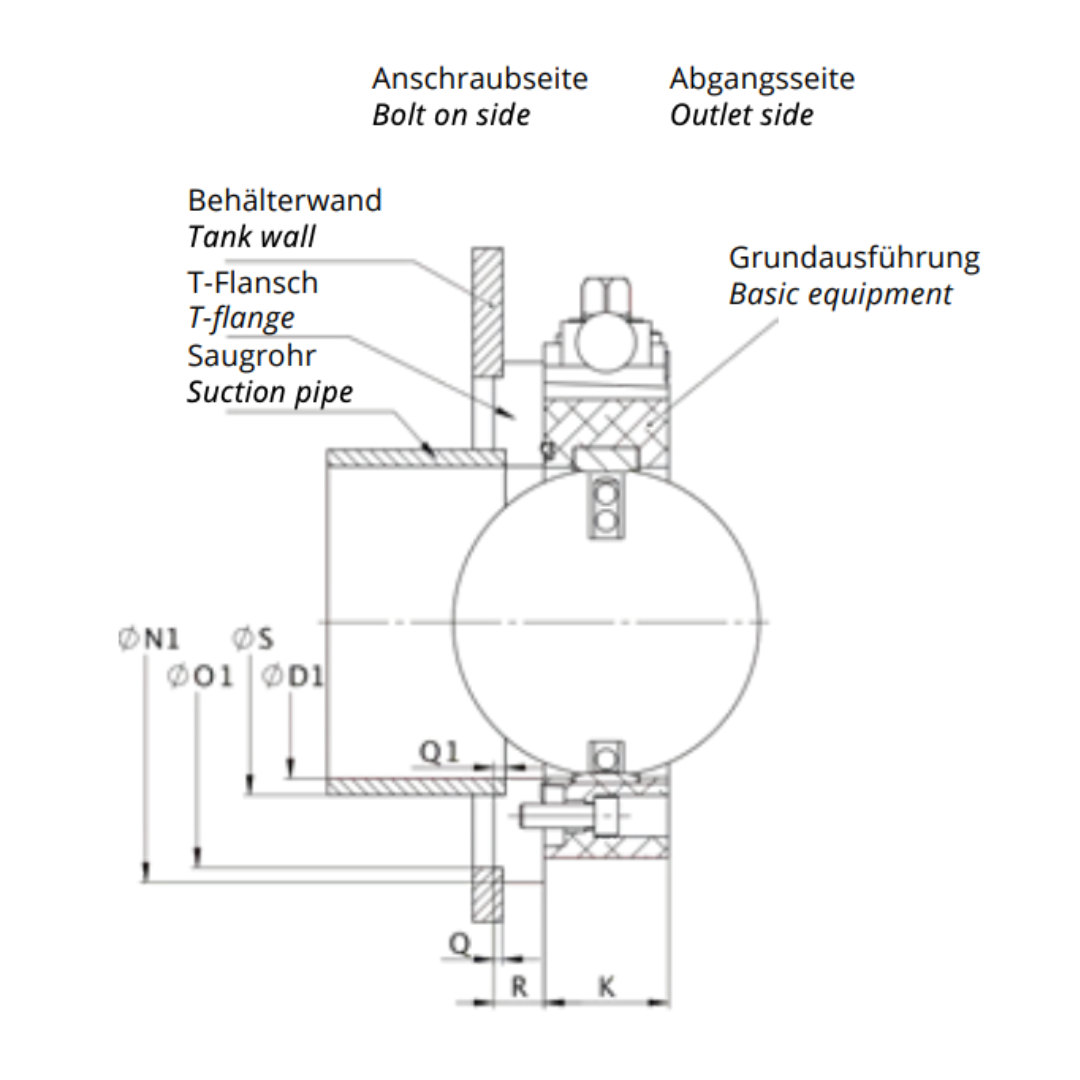

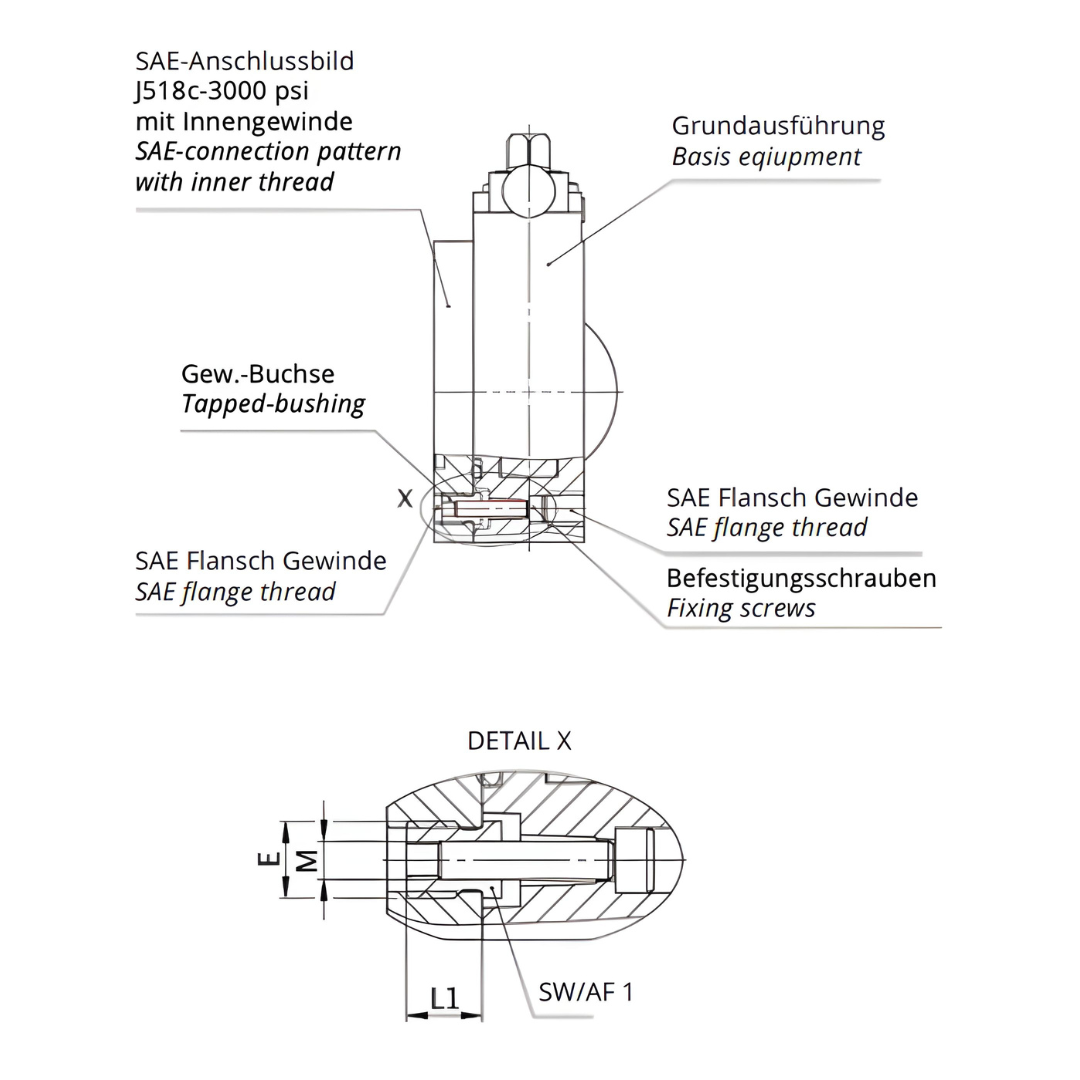

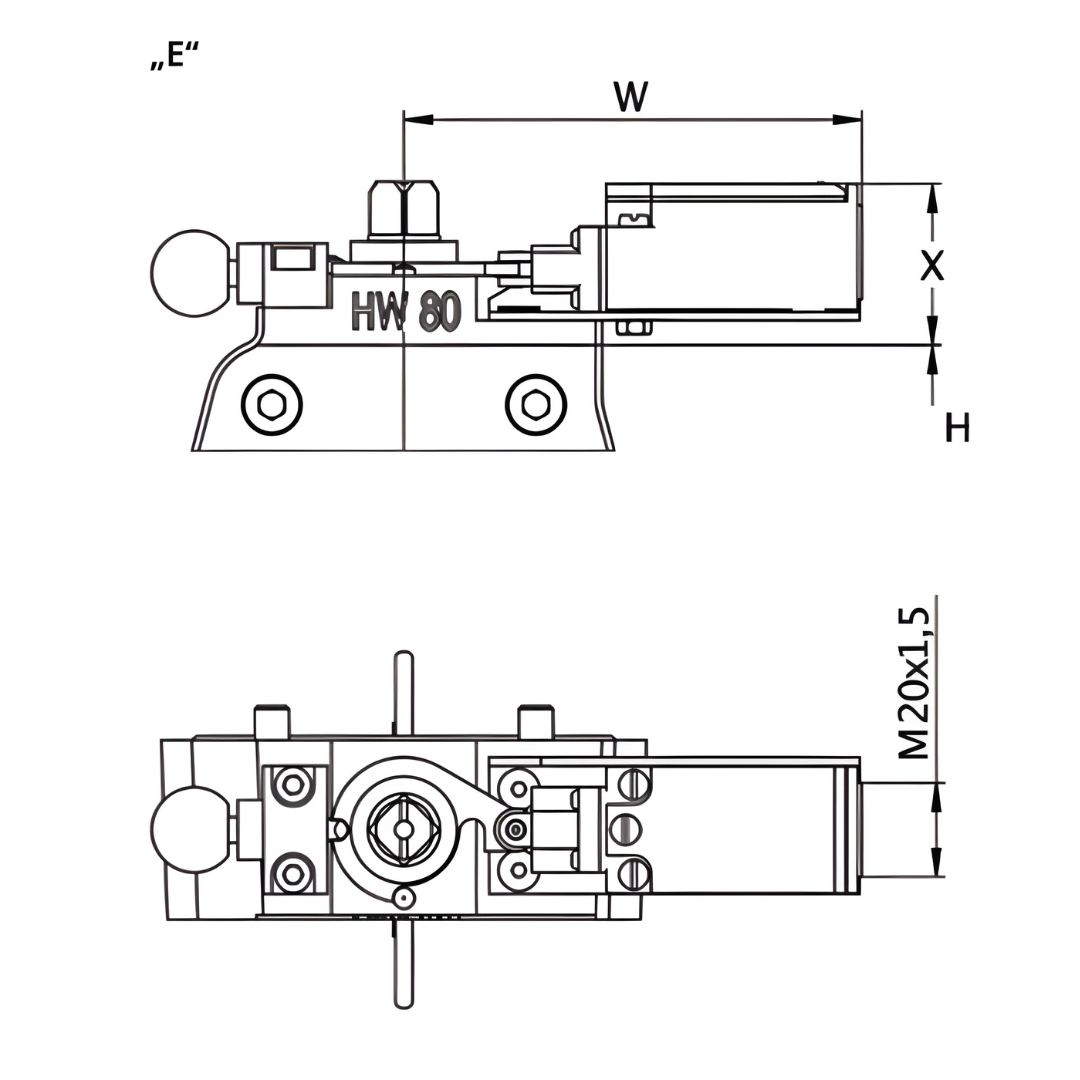

Para una configuración versátil, se ofrecen distintos accesorios y opciones adicionales, como: T-flange para soldar directamente a un depósito (oil tank), casquillos roscados (tapped bushings) para adaptar distintos tipos de conexión y la posibilidad de incorporar un interruptor final de carrera (end switch) que detecte la posición de la válvula.

Válvulas de Cierre SAE: Características principales

Diseño específico para succión: Especialmente concebidas para instalarse en la tubería de entrada (suction line) de la bomba.
Montaje SAE J518 – 3000 psi: Facilita la instalación, ya que las conexiones cumplen un estándar ampliamente utilizado.
Libre paso a la nominal: El diámetro interno aumenta lo suficiente para que el disco y el eje no reduzcan el flujo.
Bloqueo automático en todas las posiciones: Un pestillo (“lock bar”) se encaja en la placa de conmutación, garantizando la posición deseada (abierta/cerrada) de la válvula.
Versatilidad de accesorios: T-flange para soldar en tanque, casquillos roscados, y posibilidad de incorporar interruptor final de carrera.

Datos Técnicos de nuestro componente: Válvulas de Cierre SAE

Presión máxima de trabajo (sobrepresión): hasta 16 bar (aprox. 232 psi).
Presión negativa (vacío): hasta 0,7 bar (10 psi).
Diferencial de presión con la válvula cerrada: 4 bar (58 psi).
Rango de temperatura: de -20°C a +80°C (aprox. 4°F a 176°F).
Materiales principales:
- Cuerpo y palanca: aluminio.
- Sellos: NBR (buna-n).
- Partes metálicas restantes: acero galvanizado.
Montaje: Conexión SAE J518 – 3000 psi; tamaños nominales disponibles de NG 32 a NG 125.

Aplicaciones del producto: Os contamos algunos de los principales usos

Válvulas de Cierre SAE

Líneas de succión de bombas hidráulicas: Ideales cuando se necesita aislar o cerrar el paso de fluido antes de la bomba.
Sistemas que requieran un montaje rápido y estándar: Gracias al anclaje SAE, las válvulas pueden colocarse entre bridas o directamente en depósitos.
Ambientes industriales con presión moderada (16 bar): Plantas de manufactura, instalaciones de bombeo y maquinaria que opere con aceite hidráulico u otros fluidos compatibles con NBR.

Principales ventajas:

Protección de la bomba: Al poder aislar la línea de succión, evitas que la bomba trabaje en condiciones adversas o sin fluido.
Operación segura y fácil: La palanca opcional y el bloqueo automático permiten al operario manejar la válvula sin riesgo de posicionamientos indeseados.
Construcción robusta y ligera: El aluminio reduce peso en la instalación, y el acero galvanizado aporta resistencia a la corrosión.
Mínima turbulencia en el flujo: El diseño del disco y eje de conmutación está pensado para evitar remolinos y caídas de presión innecesarias.

¿Interesado en optimizar tus líneas de succión? Contáctanos para recibir asesoría personalizada sobre nuestras válvulas de cierre con montaje SAE y protege tu bomba de forma segura.

Descarga toda la documentación de: Válvulas de Cierre SAE
